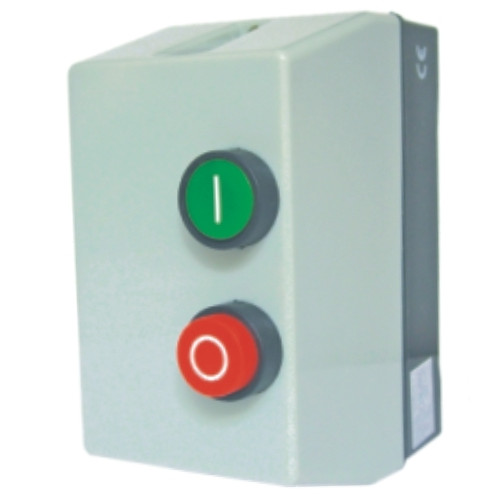

Declansatoare cu pornire directa (AC3)

Curent nominal(A): 12
Bobina de tensiune(V): 230
Diapazonul de reglare a releului termic(A): 9-13

Motor starterele electromagnetice sunt utilizate pentru pornirea directa si comanda de la distanta a motoarelor electrice asincrone monofazate si trifazate de curent alternativ. Bobina contactorului este actionata la 230 V ca, 50 Hz. Puterea nominala a motorului comandat este de max. 25 KW /230 V ca si de max. 45 KW / 380(430) V.
Releul termic se alege astfel incat curentul reglat sa fie mai mic decat curentul nominal al contactorului;

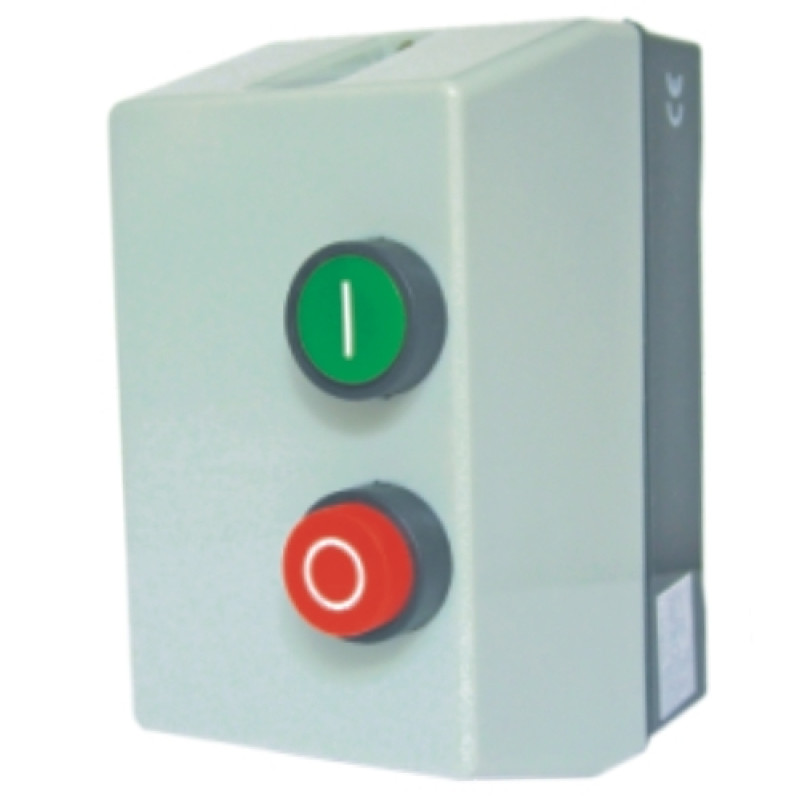

Motor starterele se compun din:
- cutia formata din corp cutie si capac. Cutia se asambleaza cu capacul prin intermediul a doua suruburi;
- contactor fixat pe suport de montaj;
- buton verde de pornire;
- buton rosu de oprire; Butoanele se fixeaza pe capacul cutiei;
- releu termic asamblat cu contactorul;
- conexiuni pentru circuitele de comanda realizate cu conductor flexibil de 1,5 mmp;
- borna de nul;
- presetupe pentru trecerea cablurilor. Pentru marimile 1 si 2 gaurile pentru presetupe sunt preformate urmand sa fie definitivate la montaj iar pentru marimea 3 presetupele sunt deja montate pe cutie.
