Curent nominal(A): 40

Bobina de tensiune(V): 400

Diapazonul de reglare a releului termic(A): 30,0-40,0

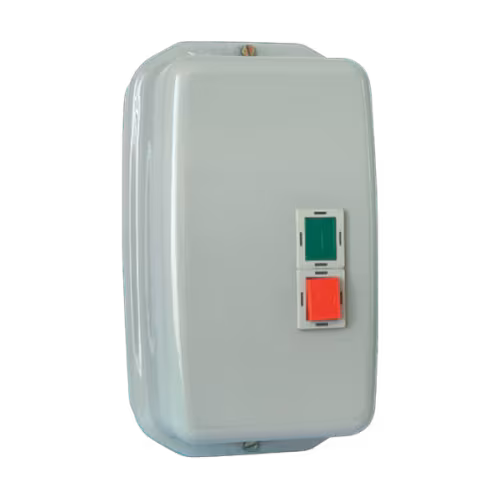

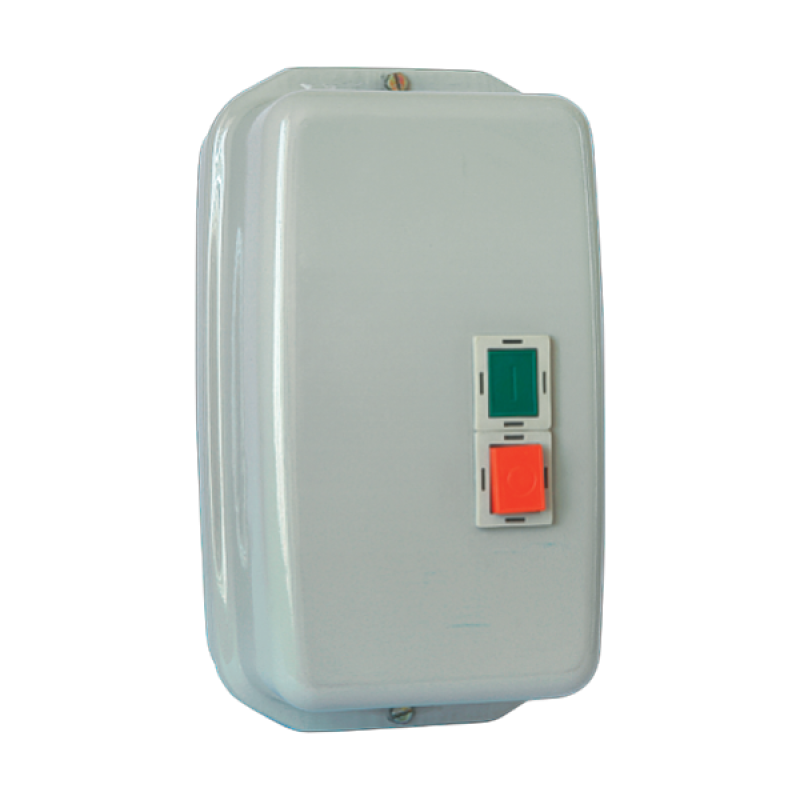

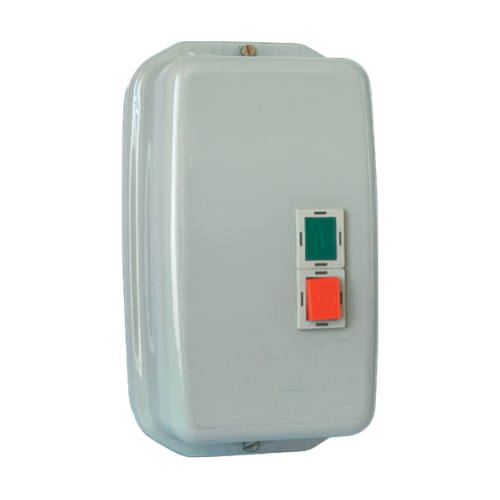

Declansatoare cu pornire directa (AC3)

Declansatoarele electromagnetice de pornire directă seria LT 5 Dxx servesc la controlul de distanţa, comanda directă

şi protecţia motoarelor electrice asincrone sau a altor consumatori electrice. Prezintă o combinaţie de contactoare din

seria LT 1 Dхх şi protecţie termică LT 2 Ехх cu conectică din fabrică. Declansatoarele sunt în carcase metalice sau din

plastic, protejate la praf şi umezeală. În timpul montajului trebuie să fie asigurată protecţia aparatului la scurtcircuit cu

ajutorul intreruptoarelor sau separatoarelor. La comandă beneficiarului la nevoie se poate schimba protecţia termică din

fabrică din interiorul declanşatorului pneumatic. Cu alegerea unei protecţii potrivite, se poate preveni funcţionarea la

temperatură anormală a motorului şi este garantată funcţionarea neîntreruptă la maxim, creşterea randamentului şi

lungirea duratei de exploatare.

Funcţii:

- conectare sau deconectare consumatorilor de curent alternativ

- nu permite conectare voluntară repetată a declanşatorului în caz de dispariţia momentană a tensiunii electrice

- protectia motorului la suprasarcina în diapazonul respectivde protecţie termică

- rezistenta mare la caracteristicile de curent

Performanţe tehnice:

* Tensiune nominală a bobinei de comandă: 230/400V АС; 50/60Hz

Notă: Când aveţi nevoie de alte tensiuni pentru bobinei de comandă a declansatorului faceţi comandă la reprezentantul

regional.

* Tensiune nominală de lucru: 690V

* Diapazoane de funcţionare la curent nominal: de la 7 până la 93А АС

* Tensiune de izolare : >690V

* Rezistenta la tensiune de impuls: 6 000V

* Borna de conexiune: bornă cu şurub

* Consum mic de energie electrică şi dimensiuni de gabarit mici

* Conectare:

- cabluri flexibile sau rigide cu sau fara terminal pt. cablu folosite pentru conexiune la consumator şi cu secţiuni în

funcţie de puterea motorului

- câte două orificii la terminalele de intrare/ieşire, prevăzute cu adaptoare pentru cabluri

* Posibilitate de reglarea diapazunului de declansare a protecţiei

* Nivel а protecţie: IP44

* Posibilitate de funcţionare la fregvenţa mai înaltă

* Tip de montaj :

- fixare cu bolţuri/şuruburi în plan orizontal

- poziţie - verticală сu pantă maximă până la ± 5°

* Material plastic: neinflamabilă rezistenţă la razele UV (material cu autostingere)

* Carcasă metalică: inveliş rezistent la corozie

* Temperatură mediului ambiant : -10°+60°С

* Inalţime peste nivelul marii: până la 2000 m

Documente de conformitate:

Standart EN 60947-1; EN

60947-4-1
