Curent nominal(A): 32

Caseta de metal: nu

Bobina de tensiune(VAC): 400

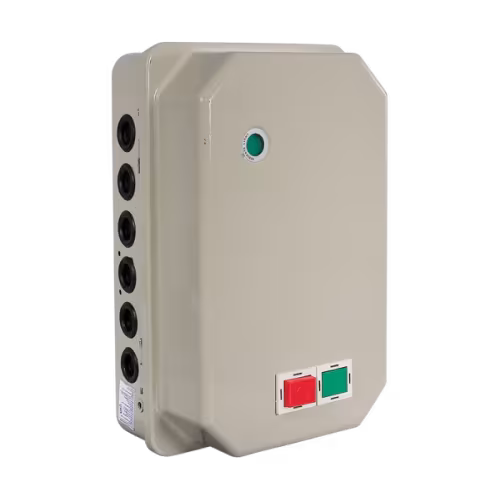

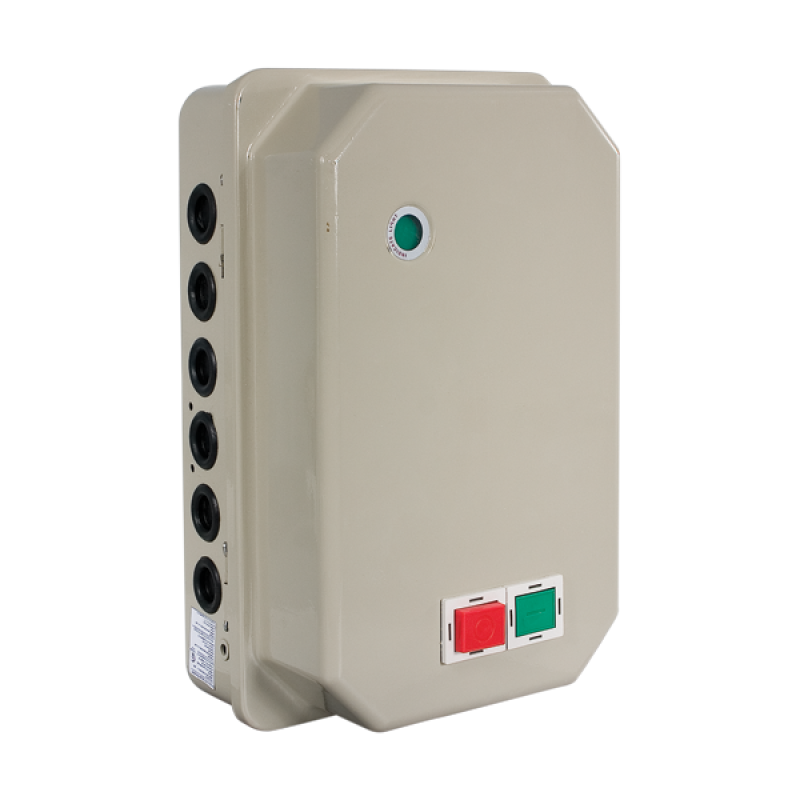

Declansator pornire “stea-triunghi”

Declansatoarele electromagnetice din seria LT 3 -Dxx servesc la controlul de distanţa, comanda directă şi protecţia

motoarelor electrice asincrone cu schemă de pornire “stea-triunghi”. Sunt o combinaţie de trei contactoare din seria LT 1

Dхх, releu de timp şi un complect de butoane “start” sau “stop” şi conectică din fabrică. Asigură o pornire uşoară a

motorului şi oferă o posibilitate de a indica timpului de pornire în “stea” şi timpul de comutare între “stea” şi “triunghi”,

fixat la 0.5 secunde. Declanşatoarele sunt proiectate în două variante:

- “închis” – cu carcasă metalică care asigură un nivel corespunzător de protecţie la praf şi umezeala (IP54), având în

vedere ca în timpul montajului trebuie asigurată şi protectie la scurtcircuit cu montajul unui intreruptor sau separator

- “deschis” – pentru montaj în tablouri de distributie, având în vedere ca în timpul montajului trebuie să fie asigurată

protectie de scurtcircuit prin amplasare unui intreruptor sau separator

Declansatoare sunt livrate fără protecţie termică montată, această protecţie cumpărându-se separat în funcţie de

puterea motorului. Cu alegerea unei protecţii potrivite, se poate preveni funcţionarea la temperatură anormală a

motorului şi este garantată funcţionarea neîntreruptă la maxim, creşterea randamentului şi lungirea duratei de

exploatare. La cerere şi la comandă beneficiarului se poate înlocui protecţia termică din fabrică din declanşatorul

pneumatic.

Funcţii:

- conectare şi deconectare a curentului alternativ la motoarele trifazate cu funcţionare conform schemă de conectare

“stea-triunghi”

- nu permite conectare voluntară repetată a declanşatorului la dispariţie momentană de tensiune

- protecţia motorului la suprasarcină în diapazunul respectiv de protectie termică- indicaţie de starea de funcţionare

prin indicator semnalizare lămpi (de tip închis)

- posibilitate de instalare contacte auxiliare (pentru tipul deschis)

- rezistenţă mare la caracteristicile de curent

Performanţe tehnice:

* Tensiune nominal la bobină de comandă: 400V АС; 50/60Hz

Notă: Când aveţi nevoie de alte tensiuni pentru bobinei de comandă a declansatorului, faceţi comandă la

reprezentantul Dvs. regional

* Tensiune nominală de lucru: 690V

* Diapazoane de funcţionare la curent nominal: de la 7 până la 93А АС

* Tensiune de izolare: >690V

* Rezistenta la tensiune de impuls: ≥6 000V

* Bornă de conexiune: bornă cu şurub

* Consum mic de energie electrică şi dimensiuni de gamarit mici

* Conectare:

- cabluri flexibile sau rigide cu sau fara terminal pt. cablu folosite pentru conexiune la consumator şi cu secţiuni în

funcţie de puterea motorului

- câte trei orificii la terminallele de intrare/ieşire prevăzute cu adaptoare pentru cabluri

* Posibilitate de funcţionare la fregvenţă mai înaltă

* Nivel а protecţie: IP54

* Tip de montaj :

- fixare cu bolţuri/şuruburi în plan orizontal/perete

- poziţie - verticală сu panta maximă până la ± 5°

* Material plastic: neinflamabilă rezistenţă la razele UV (material cu autostingere)

* Carcasă metalică: inveliş rezistent la corozie

* Temperatura mediului ambiant: -10°+60°С

* Înaltime peste nivelul marii: până la 2000m

Documente de conformitate:

Standart EN 60947-1

EN 60947-4-1
