Curentul nominal In(А): 50

Numar de poli: 3P+N

Curentul de scurgere I ∆ n(mA): 300

Tipul de protectie: electronic

Tipul de design : C41LE

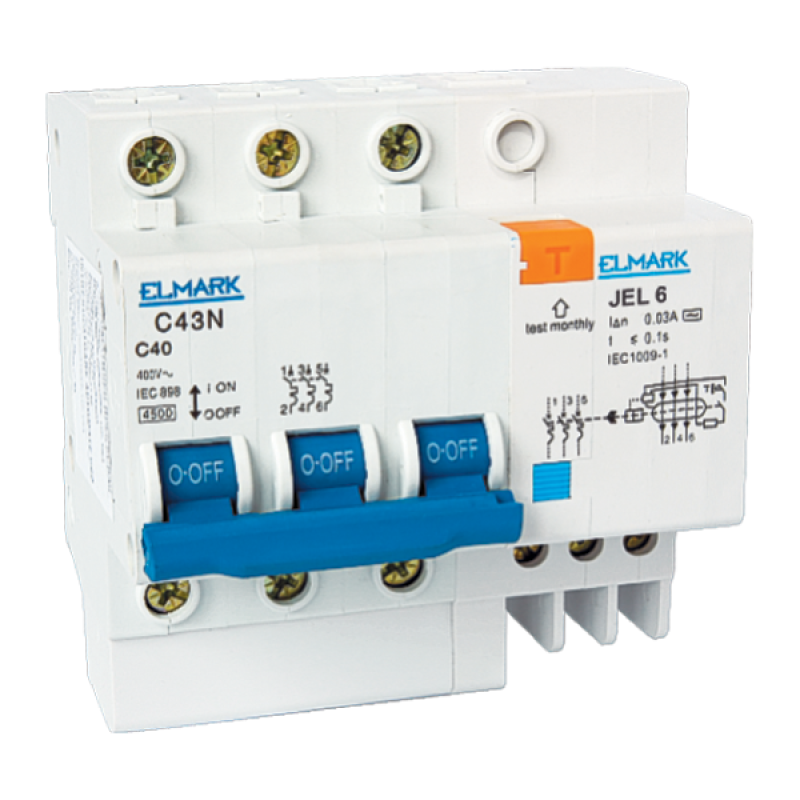

Întreruptoare combinate cu protecţia la curent diferenţial

Prezintă o combinaţie dintre întreruptor automat şi protecţia electromagnetică la curent diferenţial. Această combinaţie uneşte avantajele celor două tipuri elemente de protecţie. Întreruptorul automat produce efect la curent de scurtcircuit în reţeaua protejată, iar protecţia electromagnetică - în cazul curentului diferenţial la defecte în izolaţia cablurilor. Principiul de funcţionare a protecţiei la curent diferenţial constă în comparaţia valorilor de curenţi, care trec prin conductoare comparatorului electronic. Funcţinarea corectă a protecţiei electromagnetice la curent diferenţial se bazează pe alimentare cu o tensiune. Aceasta tensiune este necesară pentru energizarea comparatorului – un element semiconductor pentru care este cunoscut curentul de scurgere, iar această valoare se compară cu valoarea reală masurată. Când diferenţa rezultată din această comparaţie devine zero, protecţia electromagnetică la curent diferenţial nu produce efect, iar când din cauza defectelor din izolaţia circuitelor protejate va fi depăşită toleranţa admisibilă, se va produce efect şi protecţia întrerupe circuitul. Pentru o funcţionare normală a protecţiei electromagnetice la curent diferenţial, tensiunea la circuitul de alimentare trebuie să fie obligătorie mai mult de 170V şi să nu varieze în timp.

Funcţii:

- deconectarea circuitelor electrice sub sarcină la apariţia de scurtcircuit sau suprasarcină de curent

- deconectarea circuitelor electrice sub sarcina la defectarea izolaţiei conductoarelor spre consumatori

- deconectarea circuitelor electrice sub sarcina la intrarea omului în zonă sub tensiune

- protecţia fiecărui consumator/reţea şi protecţia tabloului de distribuţie

- coeficient de siguranţă a caracteristicilor de curent

- comandă: conexiune manuală şi deconectare automată la constatarea unur defecte la ieşire

Performante tehnice:

* Tensiune nominală de lucru: 230/400 V; 50 Hz

* Curent nominal la intreruptorul automat: conform tabelele

* Sensibilitate protecţiei la curent diferenţial: 30; 100; 300; 500 mA

* Timp de acţionare:

- protecţie la curent diferenţial <0.1s la IΔn şi <0.04s la 2 IΔn

- intreruptor automat < 0.1s

* Curbă de declanşare a intreruptorului automat: С

* Coeficient de sigurantă la tensiune de impuls: 2 000V

* Capacitate de declanşare: 4500А; 6000А

* Bornă conexiune: clemă plană ( de tunel) elicoidală

* Anduranta electrica (nr.cicluri):500

* Anduranta mecanica (nr.cicluri):2000

* Nivel de protectie: IP>20

* Indicaţie poziţie de lucru (conectat)

Conectare:

- conductoare flexibile sau rigide cu secţiune corespunzătoare

Tip de montaj:

- fixare cu şină DIN

- pozitie de montaj - verticală

* Material din plastic neinflamabil rezistent la razele UV

* Temperatura mediului ambiant : -10°+45°С

* Înalţime peste nivelul mării: până la 2000m

Montajul intreruptorului cu protecţia la curent diferenţial în tabloul de distribuţie se execută astfel încât, conductorul nul şi cel de protecţie să nu facă legătură între ele. Trebuie realizată o reţea din trei sau cinci conductoare, dintre care un conductor nul (N) şi un alt conductor de protecţie (PE) (cu alte cuvunte priză pamânt TN-S sau TT - să fie realizată prin trei sau cinci conductoare).

Documente de conformitate:

Standart EN 60898-1

EN 61009-1; EN 61009-2

EN 60947-1
